RepairMultiTool (RMT)

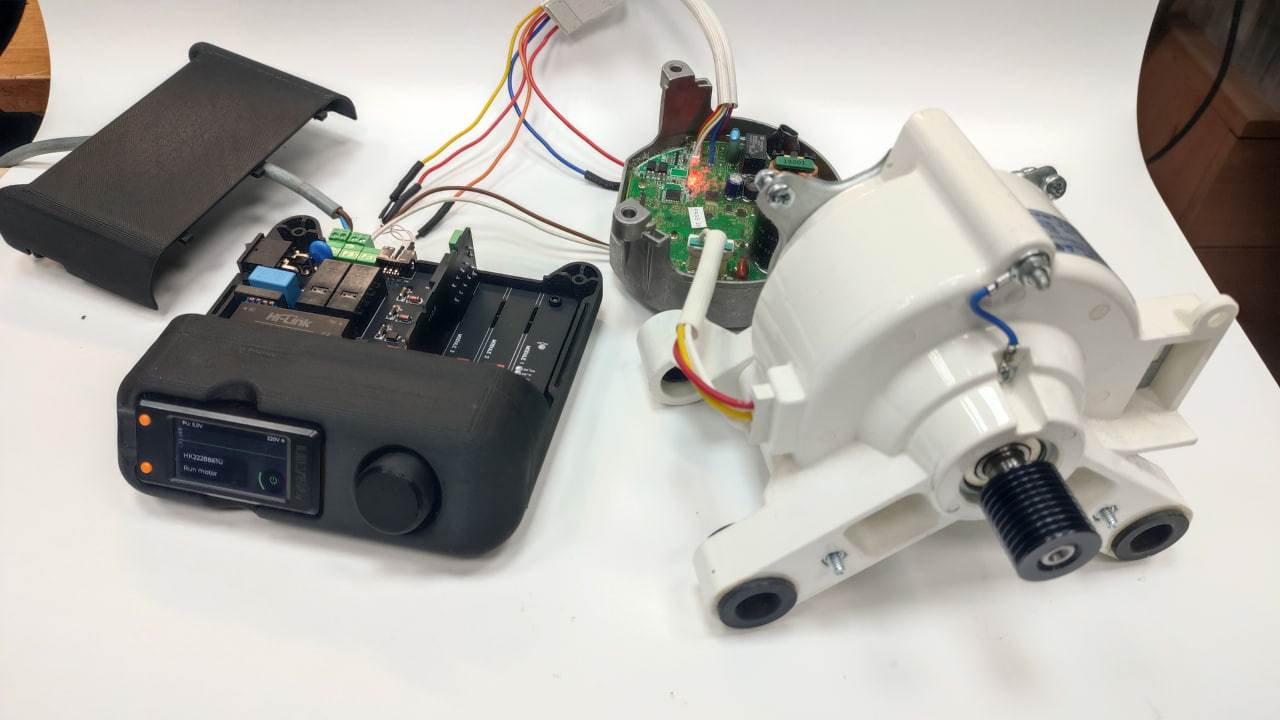

RepairMultiTool (RMT) — универсальный мульти-инструмент для ремонта, диагностики и эмуляции электронных компонентов и систем. Объединяет в одном компактном корпусе релейный выход 220V, сухой контакт, интерфейсы UART, программируемый блок питания (PPS) и до 4 модулей расширения, а также встроенный дисплей и энкодер для управления.

Модульная архитектура

RMT построен на модульной системе расширения с 4 слотами для субмодулей. Каждый субмодуль — это независимая плата со своим функционалом и микроконтроллером, подключаемая к основному контроллеру по шине I2C. Субмодули могут быть установлены в любой комбинации — до 4 одновременно — что позволяет адаптировать тестер под широкий спектр задач. Новые субмодули будут выпускаться по мере развития платформы, расширяя возможности устройства без замены базового блока.

Прошивка автоматически определяет установленные субмодули и активирует соответствующие приложения в главном меню.

Распиновка разъёмов

На задней панели RMT расположены следующие разъёмы:

① Вход 220 В — питание тестера от сети.

② Выход 220 В — выход 220V через реле для подключения нагрузки, управляемой приложением тестера. Реле управляется автоматически прошивкой — ручное переключение не требуется.

③ Сухой контакт — гальванически изолированный релейный выход (NO). Используется, когда необходимо сэмулировать нажатие кнопки или замыкание контакта без подачи питания в цепь (например, имитация кнопки включения).

④ UART / Power — многофункциональный разъём для связи и питания. Предоставляет интерфейсы UART (Active High / Active Low / Single Line), питание +5V, GND и выход PPS (программируемый блок питания). Подробная распиновка — на схеме задней панели.

⑤ Разъёмы субмодулей — слоты для подключения субмодулей RMT. См. документацию к каждому субмодулю.

Приложения:

MotorPumpDrive

Приложение для управления моторами и помпами. Поддерживает несколько типов моторов с UART-интерфейсом:

• HK222861U — Single Line UART Active High
• ZXGN420 — UART через оптопары (HP1/HP2)
• MDW Module — цепочка Module + Pump через H1 и STx шину

Подробная инструкция и схемы подключения — в руководстве MotorPumpDrive.

Блок питания (PPS)

Программируемый блок питания — компактный стендовый БП, встроенный в RMT. Диапазон напряжения 1.0–20.0В, автоматический расчёт ограничения тока, до 4.5Вт.

FlowMeter

Эмулятор геркона и частотный регистратор. Два изолированных выходных канала (K1, K2), два входных канала (Line 1, Line 2), запись и воспроизведение сессий. Диапазон частот 0.1–250 Гц.

Настройки

Системные настройки — автозапуск приложения, тип энкодера, управление блоком питания 5В.

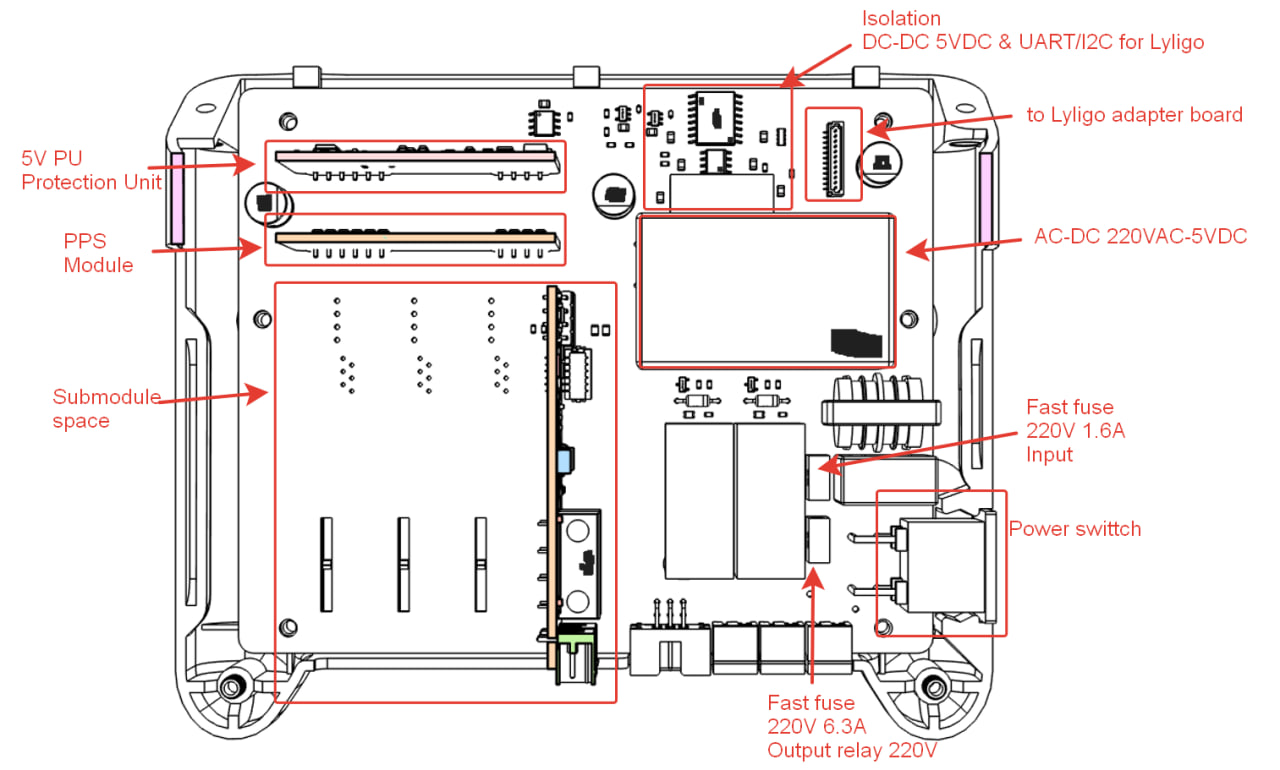

Устройство тестера

Как открыть корпус — доступ к субмодулям

Для доступа к слотам субмодулей необходимо снять верхнюю крышку RMT.

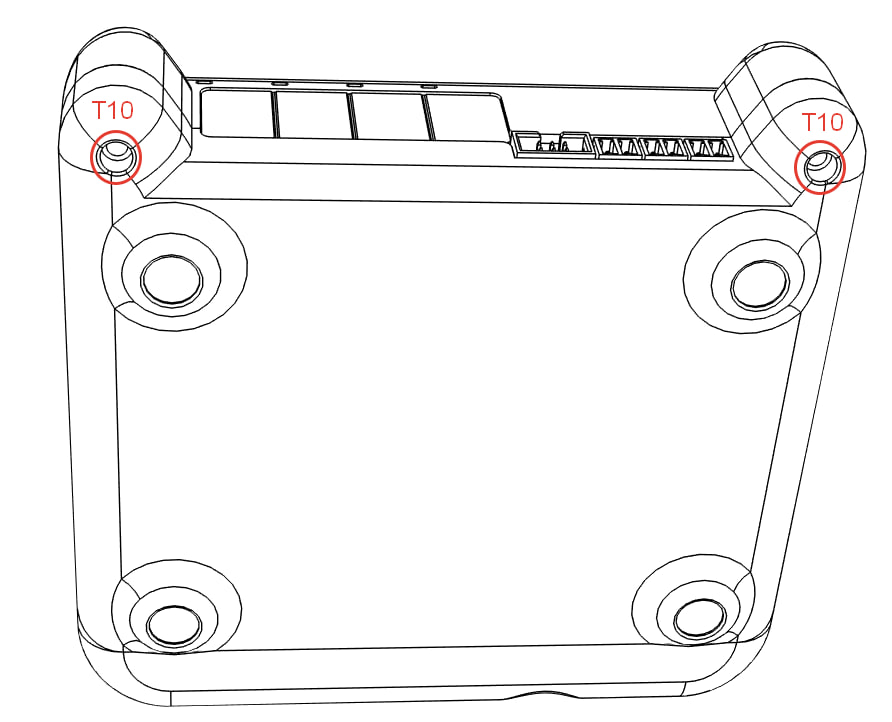

1. Найдите два винта на задней стороне корпуса — они расположены на выступающих проушинах.
2. Выкрутите оба винта отвёрткой Torx T10.
3. Поднимите верхнюю крышку вверх.

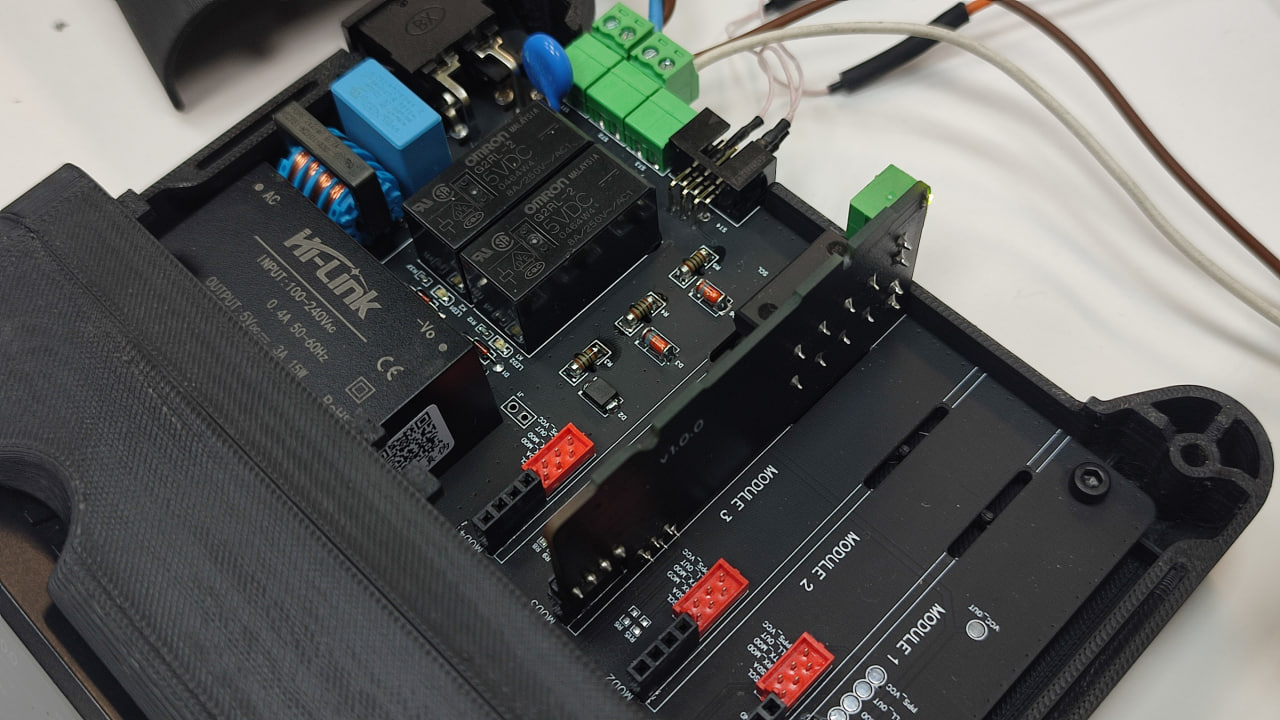

4. Теперь у вас есть доступ ко всем 4 слотам субмодулей. Субмодуль может быть установлен в любой из свободных слотов Module.
