Блок питания (PPS)

Приложение PPS (Programmable Power Supply) превращает RMT в компактный стендовый блок питания. Изначально было создано для юстировки PPS, но является дополнительной полезной функцией — микро лабораторный БП.

к сведению

При обычной работе других приложений (например, MotorPumpDrive) блок питания настраивается прошивкой автоматически. Приложение PPS предоставляет ручное управление для самостоятельного использования — например, для питания нестандартных модулей или плат с особыми требованиями к напряжению.

Характеристики

Параметр	Значение
Диапазон напряжения	1.0 В — 20.0 В
Шаг напряжения	0.5 В
Макс. мощность	4.5 Вт
Ограничение тока	100 — 1000 мА (авторасчёт, не регулируется)

Регулируется только напряжение. Ограничение тока рассчитывается автоматически из бюджета максимальной мощности:

I_limit = 4500 мВт / V_output

Например, при 5В ограничение тока составит 900 мА; при 15В — 300 мА.

Интерфейс

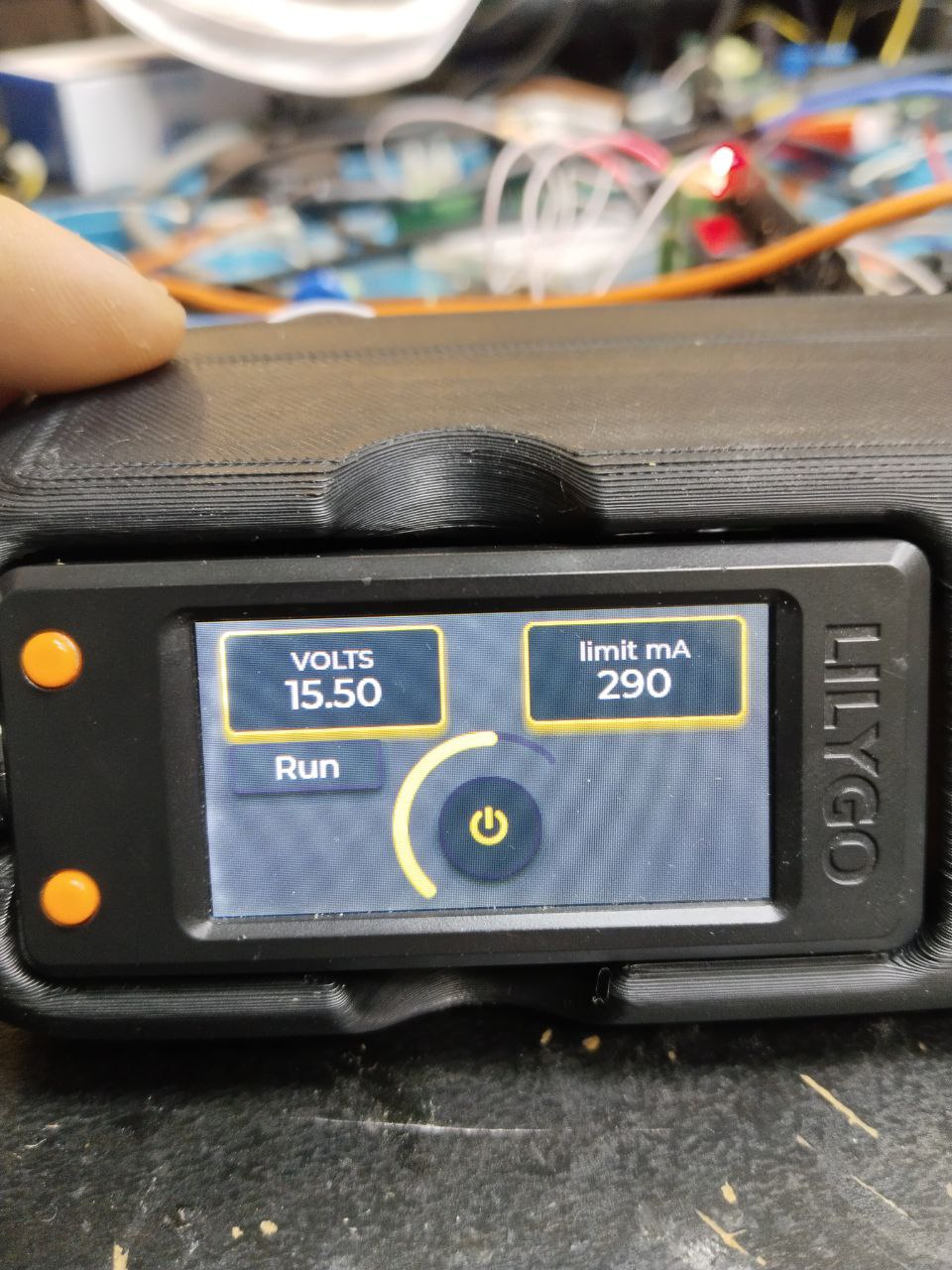

На экране PPS отображается:

• Напряжение (верх-лево) — текущее выходное напряжение в вольтах.
• Ограничение тока (верх-право) — авторассчитанный лимит тока в мА.
• Регулятор (центр) — визуальное отображение уставки напряжения, управляется энкодером.
• Кнопка питания (внутри регулятора) — включает/выключает выход.
• Статус — отображает "Run" или "Stop".

Управление

Действие	Управление
Увеличить напряжение (+0.5В)	Вращение энкодера вверх
Уменьшить напряжение (−0.5В)	Вращение энкодера вниз
Вкл/выкл выход	Нажать OK
Выйти из приложения	Нажать Back

предупреждение

При обнаружении аппаратной неисправности выход автоматически отключается и отображается сообщение об ошибке.
