FlowMeter
Приложение FlowMeter — это эмулятор геркона и частотный регистратор. Предоставляет два изолированных выходных канала и два входных канала для считывания, записи и воспроизведения низкочастотных сигналов.
Применение
- Эмуляция сигнала геркона на стенде (например, датчик потока, счётчик воды).
- Считывание реальной частоты геркона с работающей техники.
- Сохранение считанн ых значений и их воспроизведение.
Выходы гальванически изолированы, полярность не важна — можно безопасно подключать к любой низкочастотной сигнальной линии. Модуль применим везде, где нужно считать или сэмулировать низкочастотный контактный сигнал с изоляцией и записью сессий.
Характеристики
| Параметр | Значение |
|---|---|
| Диапазон частоты | 0.1 Гц — 250 Гц |
| Шаг частоты | 1.0 Гц |
| Выходные каналы | K1, K2 (изолированные, без полярности) |
| Входные каналы | Line 1, Line 2 (мониторинг) |
| Сохранённые сессии | До 5 (энергонезависимая память) |
| Интервал опроса | 500 мс |
Аппаратная часть модуля

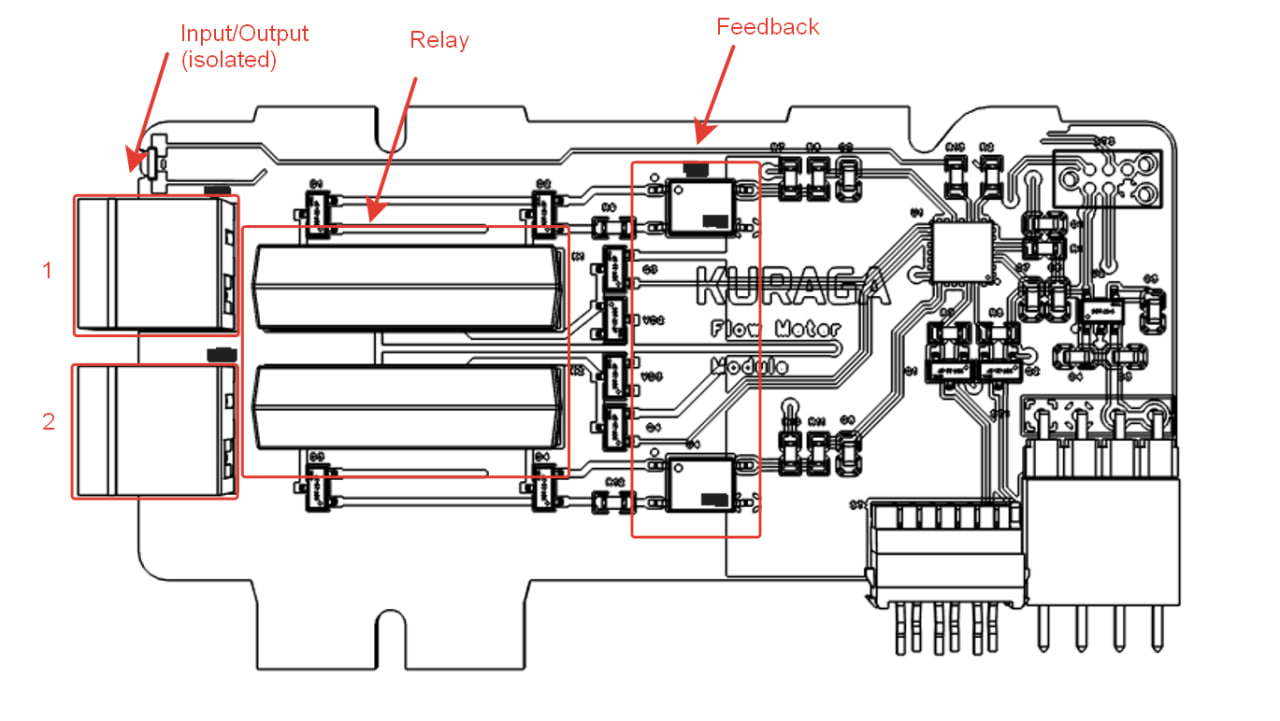

Субмодуль FlowMeter имеет два герконовых реле (K1 и K2), которые служат одновременно генераторами выходного сигнала и считывателями входного. Выходы полностью изолированы от схемы RMT.
Интерфейс

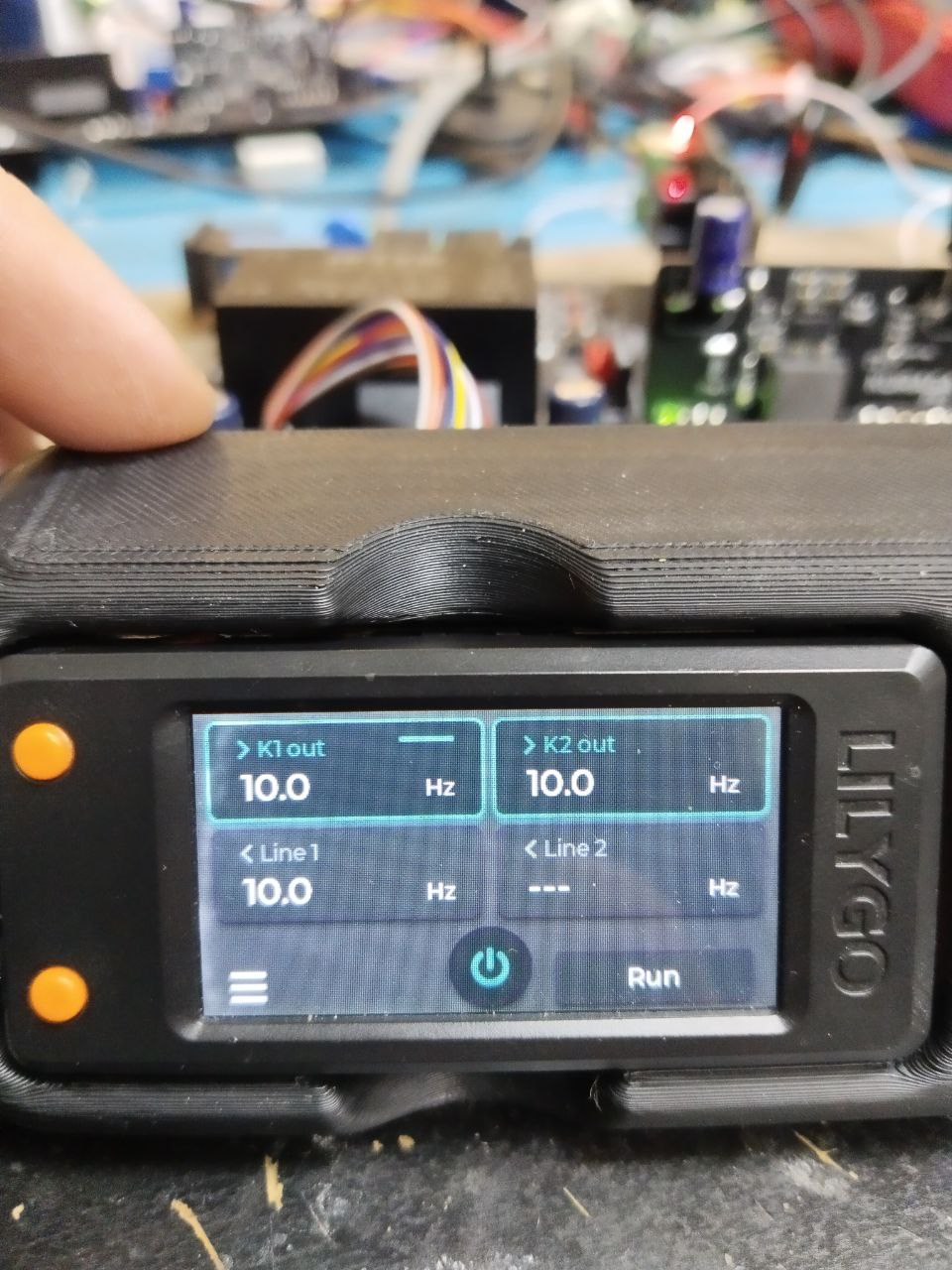

На экране FlowMeter отображаются четыре канала:
- K1 out / K2 out (верхний ряд) — выходная частота каждого канала. Текущий выбранный канал отмечен янтарным индикатором.
- Line 1 / Line 2 (средний ряд) — считываемая входная частота. Показывает "---" при отсутствии сигнала.
- Меню (низ-лево) — открывает меню управления сессиями.
- Кнопка питания (низ- центр) — запуск/остановка выхода.
- Статус (низ-право) — "Run" или "Stop".
Управление
| Действие | В режиме Stop | В режиме Run |
|---|---|---|
| Энкодер вверх | Предыдущий канал | Уменьшить частоту (−1.0 Гц) |
| Энкодер вниз | Следующий канал | Увеличить частоту (+1.0 Гц) |
| OK | Запуск / Открыть меню | Остановка |
| Back | Открыть меню | Стоп + меню |
Управление сессиями
FlowMeter может сохранять и загружать сессии измерений:
- Save Session — сохраняет текущие показания Line 1 и Line 2 в энергонезависимую память. Хранится до 5 сессий; при заполнении самая старая сессия заменяется.
- Load Session — выбор ранее сохранённой сессии из списка. Сохранённые значения загружаются в выходные частоты K1 и K2 для воспроизведения.
Формат сессии: L1:XX.X L2:XX.X (частота в Гц для каждой линии).
